氣動波紋管密封調節閥采用套筒導向,壓力平衡式閥芯,密封性能好、允許壓差大,穩定性好,結構緊湊,波紋管密封的上閥蓋和波紋管部件,確保介質無外漏。廣泛應用于石油、化工、冶金、制藥電力等行業中有毒、腐蝕等要求嚴密密封的場合。
氣動波紋管密封調節閥主要材質: ▲閥體:碳鋼、不鏽鋼、合金鋼 ▲閥內件:不鏽鋼材料、閥芯、閥座可堆焊式STL、離子氮化處理 執行機構 ▲氣動薄膜式執行機構、氣動活塞式執行機構、電動執行機構、電液動執行機構
氣動波紋管密封調節閥參數: 公稱通徑:DN20~DN400(3/4”~16”) 壓力等級:PN16~PN63(class150~600) 流量特性:等百分比、線性、快開 洩漏等級:ASMEB16.104V(金屬閥座)ASMEB16.104VI(軟閥座) 閥蓋形式:波紋管型:-60°~530°C 連接方式:法蘭式、焊接式
氣動波紋管密封調節閥產品特點:
1、氣動波紋管調節閥頂導向單座調節閥,結構緊湊,部件少、易維修。
2、金屬閥芯適用多種工作場合,達IV級泄漏標準,軟密封結構閥芯達VI級泄漏標準。
3、調節閥閥體按流體力學原理設計成等截面低流阻流道,額定流量系數加大。
4、可調范圍大,固有可調比為50。
5、調節閥執行機構采用多彈簧結構,高度減少、重量減輕。
6、波紋管密封型調節閥,對移動的閥桿形成密封,防止流體外漏。
7、可加帶保溫夾套,用于流體冷卻后易結晶、凝固造成堵塞的場合。 氣動波紋管密封調節閥技術參數:
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 | | 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | | 允許壓差(MPa) | 單座 | 0.3 | 0.1 |
|
|
|
|
|
|
|
|
|
|
| | 套筒 |
|
|
|
|
|
|
|
|
|
|
|
|
| | 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | | 額定行程 | 16 | 25 | 40 | 60 | 100 | | 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | | 閥蓋形式 | 波紋管密封型-40～+350℃ | | 壓蓋形式 | 螺栓壓緊式 | | 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | | 閥芯形式 | 單座式、套筒式 | | 流量特性 | 等百分比、直線型 |
氣動波紋管密封調節閥主要零件材料:
| 1 | 閥體 | WCB | 304 | 316 | 316L | | 2 | 墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 | | 3 | 閥座 / 套筒 | 304 | 304 | 316 | 316L | | 4 | 閥芯 | 304 | 304 | 316 | 316L | | 5 | 導向套/并帽 | 304 | 304 | 316 | 316L | | 6 | 中墊 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 | | 7 | 閥蓋 | WCB | 304 | 316 | 316L | | 8 | 閥桿 | 304 | 304 | 316 | 316L | | 9 | 波紋管 | 304 | 304 | 316 | 316L | | 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | | 11 | 填料壓蓋 | WCB | 304 | 316 | 316L |
氣動波紋管密封調節閥情能指標:
| 項目 | 不帶定位器 | 帶定位器 | | 基本誤差% | ±5.0 | ±1.0 | | 回差% | 3.0 | 1.0 | | 死區% | 3.0 | 0.4 | | 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 | | 始點 | ±5.0 | ±1.0 | | 氣關 | 始點 | ±5.0 | ±1.0 | | 終點 | ±2.5 | ±1.0 | | 額定行程偏差 | ≤2.5 | | 泄露量L/h | 0.01%×閥額定容量 | | 可調范圍R | 30:1 |
氣動波紋管密封調節閥外邊尺寸表:
| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | | PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | | PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | | H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | | PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | | PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | | H1 | 365 | 365 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 | | H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | | H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | | L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | 476 | | A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | | D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 d> |

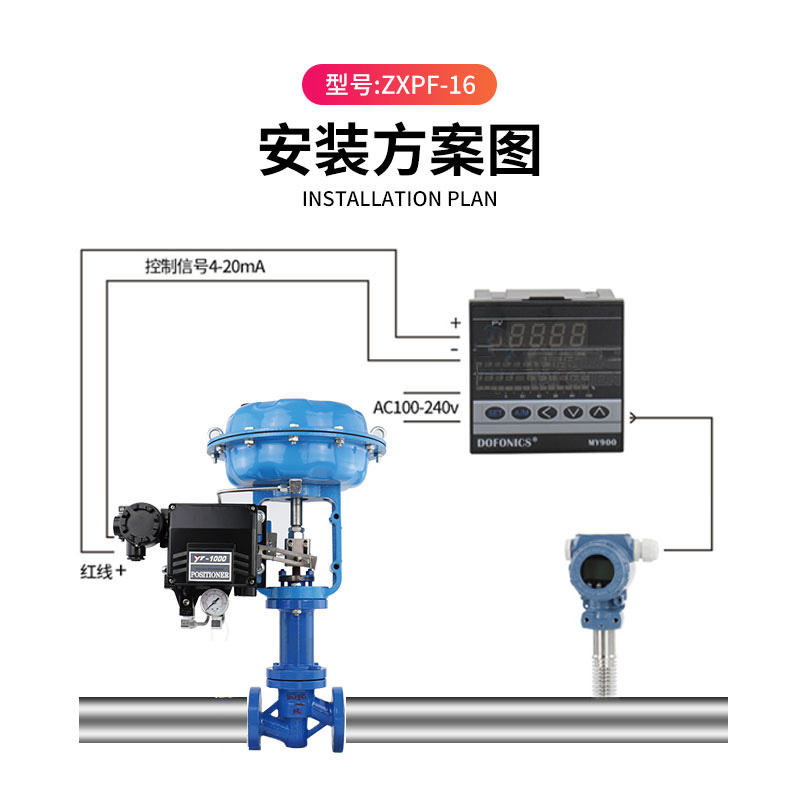

氣動波紋管密封調節閥產品應用:
氣動波紋管密封調節閥由多彈簧氣動薄膜執行器及波紋管密封調節閥閥體組成,電多彈簧執行機構高度低、重量輕、裝備簡便。該調節閥閥芯采用上導向結構,結構緊湊,有呈S流線型的流道,使其壓降損失小、流量大,可調范圍廣,流量特性精度高,符合IEC534-1-1976標準。上閥蓋采用波紋管密封結構,適用于易燃易爆易揮發的調節。另外氣動波紋管調節閥也可用在真空的場合。
|
