平衡閥是在水力工況下,起到動態、靜態平衡調節的閥門。平衡閥可分為三種類型:靜態平衡閥、動態平衡閥及壓差無關型平衡閥。靜態平衡 閥亦稱平衡閥、手動平衡閥、數字鎖定平衡閥、雙位調節閥等,它是通過改變閥芯與閥座的間隙(開度),調整閥門的Kv(閥門流通能力)來改變流經閥門的流動阻力以達到調節流量的目的,其作用對象是系統的阻力,消除系統中阻力不平衡的現象,從而能夠?qū)⑿碌乃堪凑赵O(shè)計計算的比例平衡分配,各支路同時按比例增減。靜態平衡閥在系統中應用場合可以在:總管、立管、水平支管以及末端等使用,效果等同于同程管。

動態平衡閥分為動態流量平衡閥,動態壓差平衡閥。動態流量平衡閥亦稱:限流閥、定流量閥、自動平衡閥等,它是根據系統工況(壓差)變動而自動變化阻力系數,在一定的壓差范圍內,可以有效地控制使通過的流量保持一個常值,即當閥門前后的壓差增大時,通過閥門的自動關小的動作能夠保持流量不增大,反之,當壓差減小時,閥門自動開大,流量仍然保持恒定,但是,當壓差小于或大于閥門的正常工作范圍時,它不能提供額外的壓力,此時閥門打到全開或全關位置流量仍然比設定流量低或高不能控制。

通常動態流量平衡閥應用于定流量系統或應用于一次側定頻的主機出口處。動態壓差平衡閥,亦稱自力式壓差控制閥、差壓控制器、穩壓變量同步器、壓差平衡閥等,它是用壓差作用來調節閥門的開度,利用閥芯的壓降變化來彌補管路阻力的變化,從而使在工況變化時能保持壓差基本不變,它的原理是在一定的流量范圍內,可以有效地控制被控系統的壓差恒定,即當系統的壓差增大時,通過閥門的自動關小動作,它能保證被控系統壓差增大反之,當壓差減小時,閥門自動開大,壓差仍保持恒定。

自力自身壓差控制閥,在控制范圍內自動閥塞為關閉狀態,閥門兩端壓差超過預設定值,閥塞自動打開并在感壓膜作用下自動調節開度,保持閥門兩端壓差相對恒定。動態壓差平衡閥通常與靜態平衡閥配套使用,由于動態壓差平衡閥不可直接測得管路中流量,需靜態平衡閥配合才能******調試。

主要原理

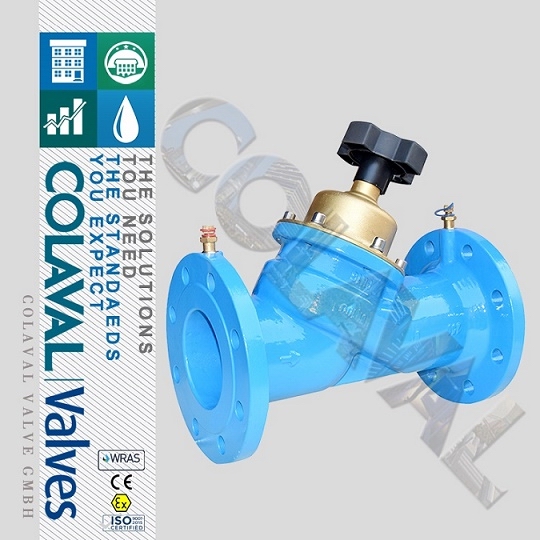

平衡閥是一種具有數字鎖定特殊功能的調節型閥門,采用直流型閥體結構,具有更好的等百分比流量特性,能夠合理地分配流量,有效地解決供熱(空調)系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量,用以改善管網系統中液體流動狀態,達到管網液體平衡和節約能源的目的。閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥,只要在各支路及用戶入口裝上適當規格的平衡閥,并用專用智能儀表進行一次性調試后鎖定,將系統的總水量控制在合理的范圍內、從而克服了"大流量,小溫差"的不合理現象。

平衡閥既可安裝在供水管上,也可以安裝在回水管上,一般要安裝在回水管上,尤其對于高溫環路,為方便調試,更要裝在回水管上,安裝了平衡閥的供(回)水管不必再設截止閥。在管道系統中安裝平衡閥,通過對其的調節來改變系統管道特性阻力數比值,達到與設計要求一致。系統調試合格后,不存在靜態水力失衡問題。調試合格的系統如處于部分負荷運行狀態,在總流量減少時由平衡閥所調節的各分支管道會自動同比減少流量,但各分支管道所設定的流量比值不變。

實際應用

當系統的運行調節采用集中量調節(比如水泵的變速調節等)時,不能采用平衡閥和自力式壓差平衡閥。因?yàn)檫@種調節是通過改變水量實現的,因而調節時改變了系統的水力工況,所以若采用平衡閥,勢必造成有的閥能正常工作,但系統流量過大(超過此時的熱負荷所對應的流量),有的閥全開仍達不到流量要求,有的閥因兩端壓差達不到啟動壓差而不能正常工作,即出現流量分配的混亂。顯然,由于平衡閥的存在而造成了系統集中調節不能實現。這時若采用手動調節閥,則系統總流量增減時,各支路、各用戶的流量可以同比例增減,即系統的集中調節可以傳達至每一個末端裝置。

當系統的運行調節為質調節時,可以采用平衡閥和自力式壓差平衡閥,因?yàn)檫@種調節方式只改變供水溫度,而與系統的水力工況無關,即在不改變系統的水力工況的情況下,把調節傳達到每個用戶和設備。采用平衡閥,可以吸收網路的壓力波動,維持被控負載的流量恒定。采用平衡閥可以吸收網路的壓力波動,以及克服內擾(被控環路內部的阻力變化),以維持施加于被控環路上壓差恒定。當系統采用分階段改變流量的質調節時,雖然每個階段流量不變。但若采用平衡閥,每個流量階段要對控制流量或控制壓差進行設定,給運行管理帶來很大不便,所以不宜采用。

性能特點

1、理想的調節性能;2、******的截止功能;

3、******到1/10圈的開啟狀態顯示;

4、理論流量特性曲線為等百分比特性曲線;

5、***家******型啟閉鎖定裝置;

6、對應每個整圈都有因定的流量系數,調試中只要測量出閥門兩端壓差,就可以方便計算出流經閥門的流量;

7、聚四氟乙烯和硅膠密封,密封性能可靠;

8、內部元件采用YICr18Ni9或銅合金制造,抗腐蝕能力強,使用壽命長;

9、內升降閥桿,無須預留操作空間。

10、它是一種組合閥。

其中的ZLF自力式平衡閥是一種利用介質本身的壓力變化來進行自我調控,從而保持流經該被控系統的流量不變的閥門,具有流量指示,可在線調節,適用于供熱及空調系統等非腐蝕性介質。運行前一次性測試調節,可使系統流量自動互定在預先設置的設定直,該閥門流量調節準確,操作簡單,運行平穩,性能可靠,使用壽命長。

工作原理

平衡閥的原理是閥體內的反調節,當入口處壓力加大時,自動減小通徑,減少流量的變化,反之亦然。如果反接,這套調節系統就不起作用。而且起調節作用的閥片,是有方向性的,反向的壓力甚至可以減少甚至封閉流量。 既然安裝平衡閥是為了更好的供暖,就不存在反裝的問題。如果是反裝,就是人為的錯誤,當然就會糾正。平衡閥屬于調節閥范疇,它的工作原理是通過改變閥芯與閥座的間隙(即開度),改變流體流經閥門的流通阻力,達到調節流量的目的。

分類

1,動態平衡閥(原理是使末端流量不會因?yàn)楣芫W(wǎng)壓力波動受影響,適用于異程管路,變流量水系統)

(1)動態平衡電動調節閥〔空調箱、新風機組用〕在一個閥體上實現動態流量平衡和比例積分調節同步的功能。可根據水溫自動進行季節轉換,保持冬夏兩季的水力平衡。

(2)動態平衡電動二通閥(風機盤管用)在一個閥體上實現電動二通閥和動態平衡同步的功能,以保證風機盤管的用量穩定。進入盤管水流量的變化只與溫度有關而與系統壓力變化無關。

(3)動態壓差平衡閥(分集水器間用)具備保持系統供回水間壓差穩定的功能。當供回水壓差超過設定值時,閥門開始工作調節,直至供回水的壓差穩定在設定值狀態下

2,靜態平衡閥是早前主流的設計方案,因?yàn)槟菚r(shí)候水系統大多都是同程管路,而且是定流量的水系統,所以用靜態平衡閥。

作用

平衡閥是一種特殊功能的閥門,有定量的測量功能和調節功能,系統調試時,調試人員通過與專用智能儀表人機對話,對平衡閥進行調整,即可實現系統的水力平衡。它具有良好的流量調節特性,相對流量與相對開度呈線性關系。有******的閥門開度指示,最小讀數為閥門全開度的1℅。有可靠的開度鎖定記憶裝置,閥門開度變動后可恢復至原鎖定位置。有截止功能,安裝了平衡閥就不必再安裝截止閥。

優點

方便使用∶工程施工較為靈活,工程安裝分期完工或設備分期使用都不會影響水系統平衡;方便更改∶當某些區域的水系統需要重新設計時,不會影響其它區域的水系統設計和平衡;減少耗電量∶由于整個水系統得到平衡,保證制冷機組(鍋爐、換熱器)及水泵以******的工作狀態運行,具有明顯的節能效果;降低磨損和減少浪費∶由于保證水流量不會超過原來設計,保障所有設備的耐用性,避免流量過大而造成的銅管損耗;提高安全性∶由于水系統的流量平衡是自動進行,杜絕了人為破壞性調節的可能性。對設計人員而言∶減小的工作量,更靈活減輕了工作量∶無需對整個管道進行繁瑣的阻力計算,加快設計速度;可以大膽使用異程式系統∶節省管材、相應材料及安裝費用,把平衡水力系統的工作交給動態流量平衡閥來完成;可以避免因水系統不平衡帶來的其他許多麻煩。

安裝

平衡閥的安裝

1)、取掉法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。

2)、帶執行機構平衡閥安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能),合格后方可上線安裝(接線按電動執行機構線路圖)。

3)、準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球芯)。

4)、在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。

5)、本類閥應安裝在管道的水平方向或垂直方向。

6)、安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。

7)、與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。

平衡閥的主要特點是本身結構緊湊,密封可靠,結構簡單,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維護,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的應用。平衡閥閥體可以是整體的,也可以是組合式的。平衡閥工作原理:平衡閥只需要用旋轉90度的操作和很小的轉動力矩就能達到接通或切斷管道的介質。
