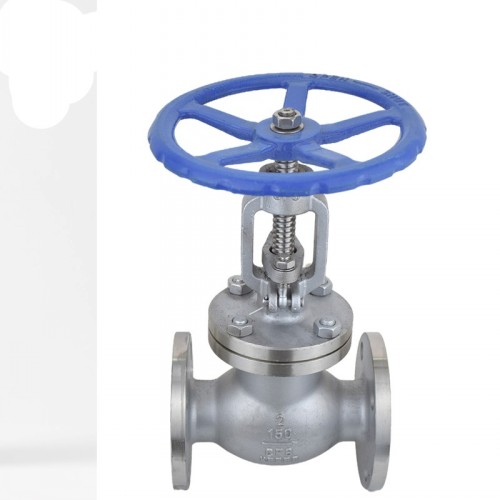

J41H美標法蘭截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動；截止閥閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得它適合作為介質的切斷或調節(jié)及節(jié)流使用。
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。
API美標截止閥執(zhí)行ANSI和API標準，閥瓣和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
設計制造：API 600
法蘭尺寸：ANSI B16.5
結構長度：ANSI B16.10
連接尺寸：ANSI B16.25
壓力溫度：ANSI B16.34
檢驗試驗：GB13927
| 公稱通徑 | DN15-DN500 | 適用溫度 | -30℃-425℃ | | 公稱壓力 | 150LB-1500LB | 適用介質 | 水、油、蒸汽 |
| 閥體、閥蓋 | 閥桿 | 密封面 | 墊片（環(huán)） | 填料 | 工作溫度 | 適用介質 | | WCB | 2Cr13 | 13Cr+STL
木體材料尼龍 | 增強柔性石墨
13Cr/柔性石墨
SFB-2 08軟鋼
F304
F316
F304L
F316L | 柔性石墨 增強柔性石墨 | ≤425 | 水
蒸汽
油品 | | WC1 | 38CrMoAl
25Cr2MoV | ≤425 | | WC6 | ≤540 | | WC9 | ≤570 | | C5 C12 | ≤540 | | CF8 | F304 | ≤200 | 硝酸
醋酸
尿素 | | CF8M | F316 | | CF3 | F304L | | CF3M | F316L |

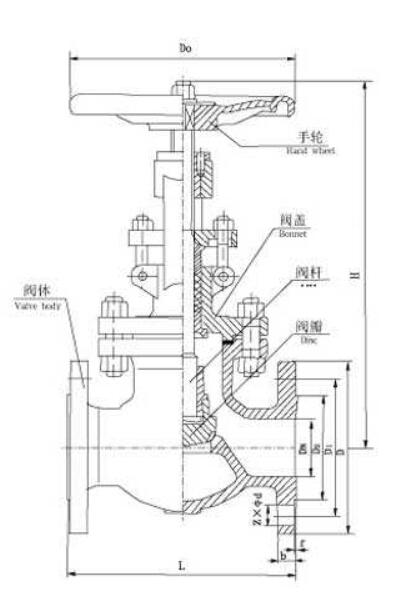

| DN | 150Lb | | in | L | D | D1 | D2 | b | n-φd | H | D0 | | 1/2 | 108 | 89 | 61 | 35 | 11 | 4-16 | 241 | 100 | | 3/4 | 117 | 98 | 70 | 43 | 13 | 4-16 | 241 | 100 | | 1 | 127 | 108 | 79 | 51 | 14 | 4-16 | 242 | 125 | | 11/4 | 140 | 117 | 89 | 63 | 16 | 4-16 | 280 | 160 | | 11/2 | 165 | 127 | 99 | 73 | 18 | 4-16 | 286 | 160 | | 2 | 203 | 152 | 121 | 92 | 19 | 4-16 | 368 | 200 | | 21/2 | 216 | 178 | 140 | 105 | 22 | 4-19 | 387 | 200 | | 3 | 241 | 190 | 152 | 127 | 24 | 4-19 | 411 | 250 | | 4 | 292 | 229 | 191 | 157 | 24 | 4-19 | 454 | 250 | | 5 | 356 | 254 | 216 | 186 | 24 | 8-22 | 455 | 350 | | 6 | 406 | 279 | 241 | 216 | 25 | 8-22 | 541 | 350 | | 8 | 495 | 343 | 299 | 270 | 28 | 8-22 | 651 | 450 | | 10 | 622 | 406 | 362 | 324 | 30 | 12-25 | 800 | 450 | | 12 | 698 | 483 | 432 | 381 | 32 | 12-25 | 1231 | 600 | | 14 | 787 | 533 | 476 | 413 | 35 | 12-29 | 1450 | 600 | | 16 | 914 | 597 | 540 | 470 | 37 | 26-29 | 1645 | 600 |
|
