減壓閥是通過調節,將進口壓力減至某一需要的出口壓力,并依靠介質本身的能量,使出口壓力自動保持穩定的閥門。從流體力學的觀點看,減壓閥是一個局部阻力可以變化的節流元件,即通過改變節流面積,使流速及流體的動能改變,造成不同的壓力損失,從而達到減壓的目的。然后依靠控制與調節系統的調節,使閥后壓力的波動與彈簧力相平衡,使閥后壓力在一定的誤差范圍內保持恒定。

工作原理

作用原理:減壓閥的是靠閥內流道對水流的局部阻力降低水壓,水壓降的范圍由連接閥瓣的薄膜或活塞兩側的進出口水壓差自動調節。定比減壓原理是利用閥體中浮動活塞的水壓比控制,進出口端減壓比與進出口側活塞面積比成反比。這種減壓閥工作平穩無振動;閥體內無彈簧,故無彈簧銹蝕、金屬疲勞失效之慮;密封性能良好不滲漏,因而既減動壓(水流動時)又減靜壓(流量為0時);特別是在減壓的同時不影響水流量。

工作原理:減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量,將介質的壓力降低,同時借助閥后壓力的作用調節啟閉件的開度,使閥后壓力保持在一定范圍內,并在閥體內或閥后噴入冷卻水,將介質的溫度降低,這種閥門稱為減壓減溫閥。減壓閥快易優自動化選型有收錄。該閥的特點,是在進口壓力不斷變化的情況下,保持出口壓力和溫度值在一定的范圍內。

優點

水流通過減壓閥雖有很大的水頭損失,但由于減少了水的浪費并使系統流量分布合理、改善了系統布局與工況,因此總體上講仍是節能的。介質為蒸汽的場合,宜選用先導活塞式減壓閥或先導波紋管式減壓閥。為了操作、調整和維修的方便,減壓閥一般應安裝在水平管道上。

分類

概述

減壓閥按結構形式可分為薄膜式、彈簧薄膜式、活塞式、杠桿式和波紋管式;按閥座數目可人為單座式和雙座式;按閥瓣的位置不同可分為正作用式和反作用式。

組合式減壓閥

組合式減壓閥是專為復雜工況下運行的供水系統量身設計的減壓設備,由出口壓力鎖定系統,反饋統,和主閥閥體組成。組合式減壓閥與常規減壓閥的區別在于:

1、反饋系統互為備用可供不停機檢修;

2、反沖排污系統可適用更多不佳水質;

3、出口壓力鎖定系統可以鎖定出口壓力上限;

4、減壓比******值可達到12:1,******應用水頭320米(井岡沖水電站)

5、******過流量超過5000m3/h,******應用單機800MW(向家壩水電站)

外形結構:

1–安全拉桿

2–安全鎖定螺母

3–調節扳桿

4–起吊螺母

5–鎖緊螺母

6–壓力導管

7–閥蓋

8–射流泵

9–三通轉換閥

10–控制閥

11–排污閥(排放水中雜質.自動排污型為電磁閥)

12–出口壓力鎖定閥

13–閥體

內部結構:

1、組合式減壓閥自動調節原理:

組合式減壓閥是一種在復雜多變的工況下亦可利用水壓進行自我調節的減壓閥穩壓閥,在進口壓力和流量產生變化的時候保持出口的壓力和流量穩定。其完全實現自力控制,調試簡單,運行可靠。

2、組合式減壓閥的雙反饋切換原理:

組合式減壓閥的反饋系統是根據減壓閥出口壓力的變化信號來控制過流面積(節流錐開度)的獨立系統。減壓閥裝備有互為備用的雙反饋系統,啟用A系統即停用B系統的運行模式可以達到減壓閥不停機檢修的目的。

3、組合式減壓閥反沖排污工作原理:

水電站的運行工況比較復雜,尤其水質的好壞直接關系到設備的安全運行。針對泥沙含量較大的水電站,除了在減壓閥的過流位置采用不銹鋼材質并堆焊鎳基合金防磨蝕外,減壓閥的反沖排污裝置亦能有效地防止反饋控制系統的堵塞,使減壓閥在多泥沙雜物的水質中保持良好的工況。(反沖排污系統標配為手動控制,根據水質實際情況把握反沖排污頻率,或直接采用PLC自動反沖排污裝置。)

4、組合式減壓閥出口壓力鎖定工作原理:

每一臺合格的減壓閥閥體均經受了超過60分鐘的1.5倍強壓實驗,徹底杜絕閥體缺陷,即使歷經十余年的連續運行也不會出現破裂漏水等故障。出口壓力內鎖定裝置是為防止反饋系統遭受意外損壞后,在主活塞下方失壓時,保持出口壓力P2值安全的剛性保護裝置。

作用式減壓閥

最簡單的減壓閥,直接作用式減壓閥,帶有平膜片或波紋管。因?yàn)樗仟?dú)立結構,因此無需在下游安裝外部傳感線。它是三種減壓閥中體積最小、使用最經濟的一種,專為中低流量設計。直接作用式減壓閥的******度通常為下游設定點的+/-10%。

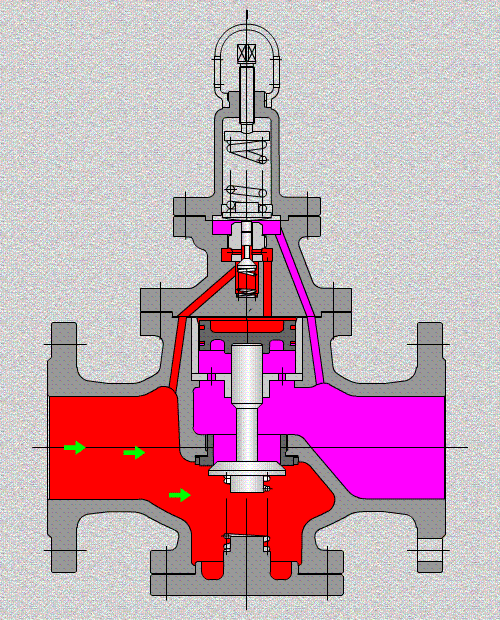

活塞式減壓閥

該類型的減壓閥集兩種閥―導閥和主閥―于一體。導閥的設計與直接作用式減壓閥類似。來自導閥的排氣壓力作用在活塞上,使活塞打開主閥。如果主閥較大,無法直接打開時,這種設計就會利用入口壓力打開主閥。因此,這種類型的減壓閥,與直接作用式減壓閥相比,在相同的管道尺寸下,容量和******度(+/-5%)更高。與直接作用式減壓閥相同的是,減壓閥內部感知壓力,無須外部安裝傳感線。

薄膜式減壓閥

在這種類型的減壓閥中,雙膜片代替了內導式減壓閥中的活塞。這個增大的膜片面積能夠打開更大的主閥,并且在相同的管道尺寸下,其容量比內導式活塞減壓閥更大。另外,膜片對壓力變化更為敏感,******度可達+/-1%。******性更高是由于下游傳感線的定位(閥的外部),其所在位置氣體或液體動蕩更少。該減壓閥非常靈活,可以采用不同類型的導閥(例如壓力閥、溫度閥、空氣裝載閥、電磁閥或幾種閥同時配套適用)。

直動式減壓閥

直動式減壓閥所示為直動式帶溢流閥的減壓閥(簡稱溢流減壓閥)的結構圖。

溢流減壓閥是靠進氣口的節流作用減壓,靠膜片上力的平衡作用和溢流孔的溢流作用穩壓;調節彈簧即可使輸出壓力在一定范圍內改變。為防止以上溢流式減壓閥徘出少量氣體對周圍環境的污染,可采用不帶溢流閥的減壓閥(即普通減壓閥)。

先導式減壓閥

減壓閥

內部先導式減壓閥當減壓閥的輸出壓力較高或通徑較大時,用調壓彈簧直接調壓,則彈簧剛度必然過大,流量變化時,輸出壓力波動較大,閥的結構尺寸也將增大。為了克服這些缺點,可采用先導式減壓閥。先導式減壓閥的工作原理與直動式的基本相同。先導式減壓閥所用的調壓氣體,是由小型的直動式減壓閥供給的。若把小型直動式減壓閥裝在閥體內部,則稱為內部先導式減壓閥;若將小型直動式減壓閥裝在主閥體外部,則稱為外部先導式減壓閥。與直動式減壓閥相比,增加了由噴嘴4、擋板3、固定節流孔9及氣室B所組成的噴嘴擋板放大環節。當噴嘴與擋板之間的距離發生微小變化時,就會使B室中的壓力發生根明顯的變化,從而引起膜片10有較大的位移,去控制閥芯6的上下移動,使進氣閥口8開大或關小、提高了對閥芯控制的靈敏度,即提高了穩壓精度。

在主閥體外部還有一個小型直動式減壓閥由它來控制主閥。此類閥適于通徑在20mm以上,遠距離(30m以內)、高處、危險處、調壓困難的場合。

技術參數

主要種類

1、減壓穩壓閥

主要特點:1、DN65口徑以上活塞式。替了膜片提高壽命3倍以上;2、DN50口徑以下,用尼龍強化橡膠的平膜片代替了原來的膜片,也提高壽命3倍以上。適用介質:水、空氣。介質溫度:0~90°C。

2、波紋管減壓閥

本閥用于溫度在180C以下的蒸汽、空氣及其它無腐蝕性氣體的管路上,經過調節,使通過閥內的介質壓力減至某一需要的出口壓力,并使介質的出口壓力保持相對穩定,但進口壓力與出口壓力之差必須大于或等于0.5bar。

3、支管減壓閥

一、用途本廠生產的水用減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓,可使供水壓力分配更加均衡,避免部分供水超壓,優化高層建筑給水分區。它可代替分區調頻變速水泵,在消防給水系統上可代替分區水泵,用于家用給水系統,可保護所有的水龍頭和其它水器具。

二、特點采用直接作用隔膜式結構,內部結構非常簡單,無卡阻,性能可靠,經久耐用。耐臟防水垢,不需過濾器,不需旁通管,配管***其簡單,能節省大量空間和配管成本。出口壓力精密可調,在一般場合下,可以認為出口壓力不受進口壓力的影響(出口壓力的變化量是△P1的8%)。***佳的水力特性,壓力損失小,減壓比可達成10:1以上。可滿足多種減壓要求,特別適用于支管減壓系統。

三、工作原理出口壓力作用在隔膜底面和閥瓣底面,當它超過彈簧設定值時,壓縮彈簧,使閥瓣關閉。只要下游無水流動,出口壓力將基本保持在設定值(其變化量僅為入口壓力變化量的8%);當下游用水時,出口壓力下降,彈簧推開隔膜,打開減壓閥。水流連續流通一陣后,減壓閥的開啟產生自阻尼效應,使啟閉動作趨于平穩。四、可能的故障原因1.霜凍損壞,在寒冷地區應注意保溫。2.水流方向裝錯,減壓閥變成止回閥,出口壓力為0。3.彈簧擰得太緊,無法關閉,減壓閥將直通P2=P1。4.旁通管漏水,使P2偏離設定值,鑒于本減壓閥優越的可靠性和耐久性,建議不安裝亮度通管為宜。

4、蒸氣減壓閥

蒸汽減壓閥適用于蒸汽管路上。通過減壓閥的調節,可使進口壓力降至某一需要的出口壓力,當進口壓力或流量變動時,減壓閥依靠介質本身的能量可自動保持出口壓力在小范圍內波動。

5、比例式減壓閥

比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同載面積產生的壓力差,改變閥后的壓力,達到減壓目的。

6、Yk43X/F/Y型先導活塞式氣體減壓閥

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。本產品主要用于氣體管路,如空氣、氮?dú)狻⒀鯕狻錃狻⒁夯瘹狻⑻烊粴獾葰怏w。

7、減壓穩壓閥

YB410、YB416、YB425型減壓穩壓閥,是一種活塞型的壓力調節閥。口徑小于DN50的建議選用Y110和Y116(螺紋連接)的隔膜型減壓閥;口徑大于等于DN50的建議選用Y410和Y416(法蘭連接)的活塞型減壓閥。該類閥門屬于可調節型減壓閥,閥口的壓力可在投入使用前根據需要調節,投入使用后閥后壓力始終減至并穩定在設定植,不因閥前壓力、流量的波動而改變。閥門選材優質(隔膜為尼龍強化橡膠膜片),性能可靠,使用壽命長。

8、活塞式可調減壓穩壓閥

活塞式可調式減壓穩壓閥是安裝于高層建筑給排水系統管道上,利用利用體特性,使比重較大、直徑較大的懸浮顆粒不會進入控制系統,確保系統循環暢通無阻,使閥門能安全可靠地運行。系統動作平穩、強度高、使用壽命長。活塞式使用于大于450口徑的閥門。

9、隔膜式可調減壓穩壓閥

隔膜可調式減壓穩壓閥是安裝于高層建筑給排水系統管道上,利用流體特性,使比重較大、直徑較大的懸浮顆粒不會進入控制系統,確保系統循環通暢無阻,使閥門能安全可靠地運行。系統動作敏捷、使用壽命長。

10、200X減壓閥

200X減壓閥,是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。200X減壓閥用于生活給水、消防給水及其他工業給水系統,通過調節閥減壓導閥,即可調節主閥的出口壓力。出口壓力不因進口壓力、進口流量的變化而變化,安全可靠地將出口壓力維持在設定上,并可根據需要調節設定值達到減壓的目的。該閥減壓******,性能穩定、安全可靠、安裝調節方便,使用壽命長。

11、200P型減壓閥

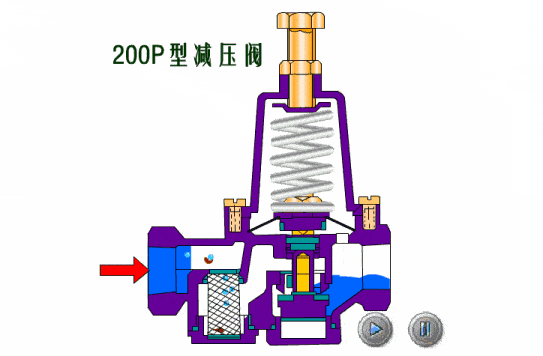

200P型減壓閥為一直接作用式可調減壓閥,采用隔膜型水力操作方式,可水平或垂直安裝于給水、消防系統或其他清水系統中。在一定流水范圍內可控制該閥門出口壓力為一相對固定值。200P型為內螺紋連接減壓閥,具有體型小巧,易于安裝等特點,具附有內置式濾網,可方便整體安裝作業,避免雜物堵塞,使其更加安全可靠。

12、杠桿式減壓閥

該閥主要配套在減溫裝置上,起到調節壓力的作用。減壓比一般用0.6較合適,選用DKJ-310電動執行裝置,DN500閥選用DKJ-510電動執行裝置較合適。
