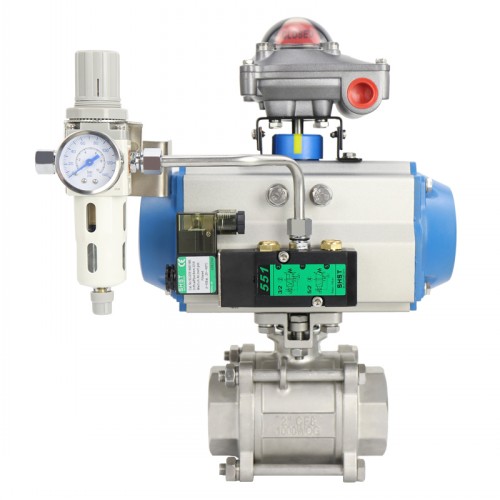

氣動三片式球閥Q611F

氣動三片式球閥簡介：

氣動三片式球閥是由三片式球閥與氣動執行器連接組成，采用三段式結構，由左右兩片閥體與中間閥體組成，再用螺栓連接成一體，具有拆裝簡單維修方便等優點。

氣動三片式球閥根據作用形式分為雙作用和單作用，單作用形式具有彈簧復位功能，可在遇到故障或沒有氣源時，自動歸位到開啟或關閉的狀態。氣動三片式球閥通過壓縮空氣為動力源，帶動閥芯做0-90度的來回轉動，即可實現對閥門的開關動作，在各個行業得到廣泛應用，是常見的控制閥門。

氣動三片式球閥優點：

1，采用三段式閥體，螺紋連接，結構緊湊，重量輕，從高真空至高壓力都可應用。

2，外形小巧，節約安裝空間，特別適用于機械體積小空間狹窄的工況當中。

3，螺紋三片式氣動球閥密封可靠，使用壽命長，開關動作迅速，檢修起來方便，易拆裝。

氣動三片式球閥零件材料：

左右：閥體 WCB、CF8、CF8M、CF3M

閥座：PEFE、PPL、304、316

球體：WCB、CF8、CF8M、CF3M

密封圈：聚四氟乙烯、金屬硬密封

中閥體：WCB、CF8、CF8M、CF3M

閥桿：2Cr13304、316、316L

填料壓蓋：WCB、CF8、CF8M、CF3M

可選附件：限位開關、定位器、電磁閥、減壓閥

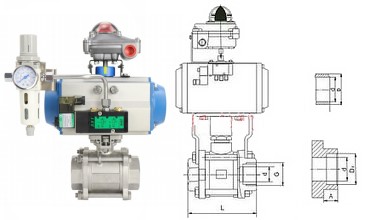

氣動三片式球閥技術參數：

三片式球閥與一片式、二片式的區別：

一片式球閥是一體式的，由一個塞頭將球體固定，

屬于整體式的閥體,常用于小尺寸的閥門。

二片式球閥為兩部分組成，由兩片閥體夾住球體固定的，維修相對復雜，

中間的螺絲松緊度很關鍵，關系到是否泄露的可能。

三片式球閥由左右兩片閥體與中間閥體組成，再由兩邊帶頸法蘭夾住，

其壓力比其他兩種球閥承受的壓力要高些。

一般情況下內絲球閥多用一片式或三片式，而三片式球閥

一般多為精鑄閥門，二片式多用于法蘭閥門。
